Simbol Kapasitor – Paling Lengkap. Kapasitor, sebuah komponen elektronik yang memegang peranan penting dalam berbagai aplikasi teknologi, adalah sebuah elemen yang begitu mendasar hingga kita bisa menemukannya di hampir semua perangkat elektronik yang kita gunakan setiap hari.
Dari smartphone, komputer, hingga peralatan rumah tangga, semua menggunakan kapasitor. Tapi apa sebenarnya simbol kapasitor? Bagaimana kita bisa mengidentifikasinya dalam skema elektronik?
Dalam artikel ini, kita akan mengulas secara mendalam tentang simbol kapasitor, mulai dari sejarahnya, penggunaannya, hingga makna yang terkandung di dalamnya.
Mari kita awali perjalanan pengetahuan kita ke dunia elektronika ini dengan lebih mengenal apa itu simbol kapasitor.
Tentang Kapasitor
Kapasitor, atau yang sering dikenal dengan nama kondensor, merupakan komponen pasif dalam dunia elektronika yang memiliki fungsi utama untuk menyimpan energi dalam medan listrik. Nama ‘kapasitor’ berasal dari kata ‘kapasitas’, yang dalam konteks ini merujuk kepada kapasitas penyimpanan energi listrik.
Kapasitor terdiri dari dua konduktor yang dipisahkan oleh isolator, atau juga dikenal sebagai dielektrik. Konduktor tersebut bisa berbentuk plat atau foil, sedangkan dielektrik bisa terbuat dari berbagai macam material seperti keramik, mika, kertas, atau plastik. Ketika arus listrik diterapkan pada konduktor, muatan listrik akan terakumulasi di permukaan konduktor, dan ini menciptakan medan listrik di antara kedua konduktor tersebut.
Kapasitor memiliki berbagai jenis yang berbeda-beda sesuai dengan aplikasinya, seperti kapasitor keramik, elektrolit, film, dan superkapasitor. Masing-masing memiliki karakteristik dan aplikasi khusus berdasarkan faktor-faktor seperti tegangan maksimal, kapasitansi, dan suhu operasi.
Di dalam rangkaian elektronik, kapasitor memiliki berbagai fungsi, seperti penyaring dalam catu daya, pemblok dalam amplifier, atau penyimpan energi dalam kamera flash. Meski ukurannya kecil, kapasitor memainkan peran penting dalam berbagai perangkat elektronik dan teknologi yang kita gunakan setiap hari.
Secara umum, kapasitor digambarkan sebagai dua garis paralel dalam diagram skematik elektronik, dengan satu garis mewakili setiap konduktor atau ‘plat’ dalam kapasitor. Simbol ini menjadi cara universal untuk mengidentifikasi kapasitor dalam berbagai diagram dan skema rangkaian.
Dengan memahami apa itu kapasitor, kita dapat memiliki pemahaman yang lebih baik tentang bagaimana perangkat elektronik kita bekerja dan bagaimana kita dapat memanfaatkannya dalam berbagai aplikasi.

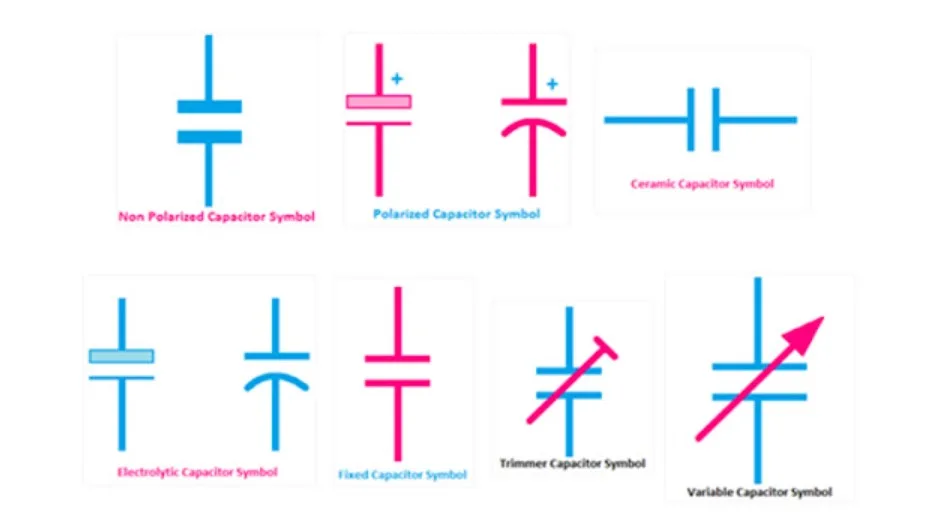

Apa Itu Simbol Kapasitor?
Setiap rangkaian elektronika tentunya memiliki identitas khusus masing-masing sebagai pembeda pada setiap komponen elektronika, berupa gambar atau symbol, termasuk juga kapasitor. Simbol kapasitor berfungsi untuk memudahkan desain sirkuit pada perangkat elektronika. Maksudnya symbol digunakan untuk mempermudah saat pemasangan kapasitor, khususnya kapasitor polar yang memiliki kutub positif dan negatif, agar tidak terbalik.
Tidak hanya itu, simbol pada kapasitor digunakan untuk mengetahui jenis kapasitor apa yang perlu dipasang pada PCB. Misalnya terdapat simbol kapasitor bipolar, polar, atau trimmer. Maka kamu perlu memasang sesuai dengan lambangnya. Jadi untuk memasang kapasitor, kamu perlu mengetahui arti symbol atau lambang tersebut agar tidak terjadi kesalahan pemasangan pada rangkaian elektronika.
Selain itu, simbol kapasitor yang digunakan biasanya sudah diakui secara internasional yang mengacu pada stkalianrisasi dari dua negara, yaitu Amerika dan Eropa.
Stkalianrisasi dari kedua negara ini terlihat mirip namun sebenarnya berbeda. Simbol kapasitor stkalianrisasi Amerika memiliki lambang dua garis yang disusun sejajar secara vertikal, berbeda dengan Eropa, simbol kapasitor Eropa memiliki lambang dua segi empat yang disusun secara sejajar.
Pada dasarnya, setiap simbol kapasitor memiliki gambar yang sama, namun setiap jenis kapasitor memiliki beberapa tambahan komponen kecil sebagai identitas jenis dari kapasitor tersebut.

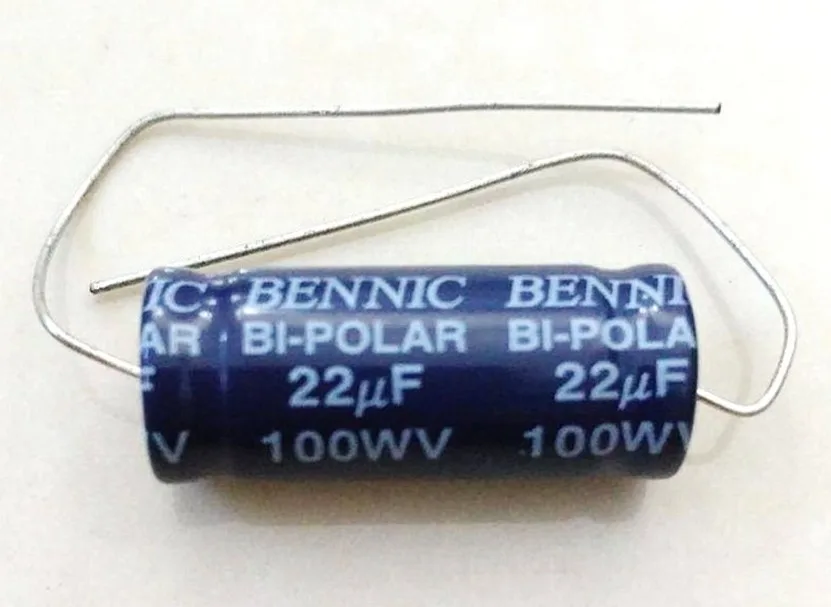

Simbol Kapasitor Bipolar (Non Polar)
Kapasitor bipolar atau non polar adalah jenis kapasitor yang tidak memiliki kutub positif dan negatif. Kedua kaki kapasitor bipolar ini dapat langsung disambungkan ke PCB atau rangkaian elektronik secara acak tanpa khawatir akan kebocoran atau terbakar. Selain itu, jenis kapasitor ini jarang ditemukan pada rangkaian elektronik karena memiliki kapasitas yang kecil.
Meskipun begitu, kapasitor ini memiliki keunggulan dalam arah tegangan. Artinya, kapasitor ini tidak hanya bekerja pada satu arah tegangan saja, tetapi juga dapat bekerja menggunakan kedua arah tegangan. Kapasitor ini cocok digunakan dalam beberapa proyek elektronik. Kapasitor ini juga relatif murah dan kamu tidak perlu khawatir karena kapasitor ini tidak memiliki polaritas yang tersirat, sehingga dapat dihubungkan dengan cara apa pun dalam rangkaian elektronik. Kapasitor ini juga memiliki umur yang lama.
Kapasitor non polar umumnya memiliki kapasitas yang relatif kecil, seperti pico farad, nano farad, mili farad, hingga mikro farad yang merupakan yang terbesar. Oleh karena itu, simbol kapasitor non polar ini menunjukkan daya penyimpanan yang juga sangat kecil. Selain itu, kapasitor jenis ini banyak digunakan dalam rangkaian frekuensi tinggi, seperti pada rangkaian radio atau sebagai kapasitor kopling, kompensasi, osilasi, dan decoupling.

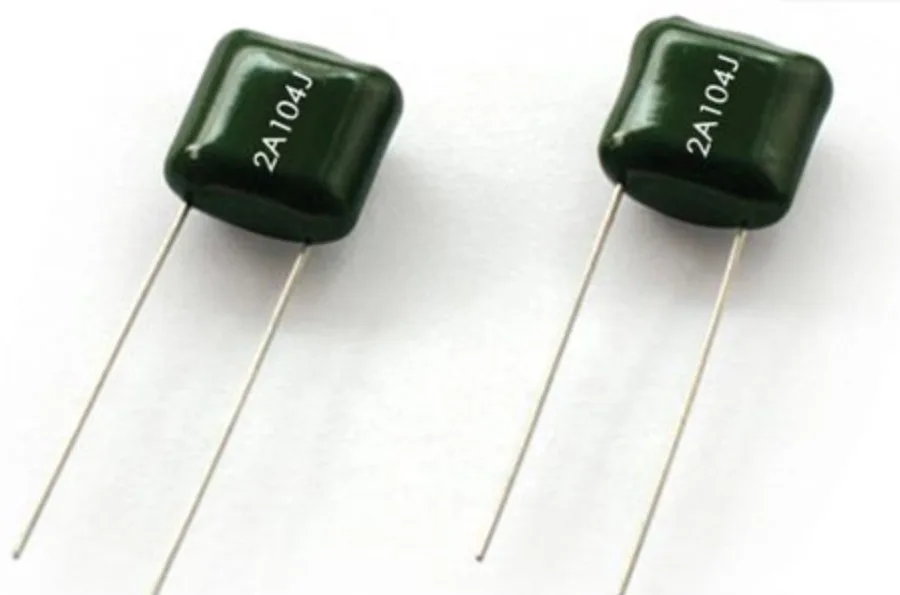

Secara umum, kapasitor bipolar diterapkan dalam rangkaian AC murni dan biasanya digunakan dalam penyaringan rangkaian dengan frekuensi tinggi. Beberapa jenis kapasitor bipolar meliputi kapasitor keramik, kapasitor mika, kapasitor polyester, kapasitor polikarbonat, kapasitor kaca, dan kapasitor teflon. Kapasitor non polar yang paling umum adalah kapasitor keramik non polar dan kapasitor mika non polar.
Kedua jenis kapasitor non polar tersebut memiliki harga yang relatif lebih murah dan mampu menangani tegangan yang tinggi. Selain itu, kapasitor ini juga memiliki tingkat kebocoran arus yang rendah serta kapasitansi perukuran yang rendah.
Simbol kapasitor non polar umumnya terdiri dari dua jenis, yaitu simbol kapasitor bipolar stkalianrisasi Amerika dan simbol kapasitor bipolar stkalianrisasi Eropa.

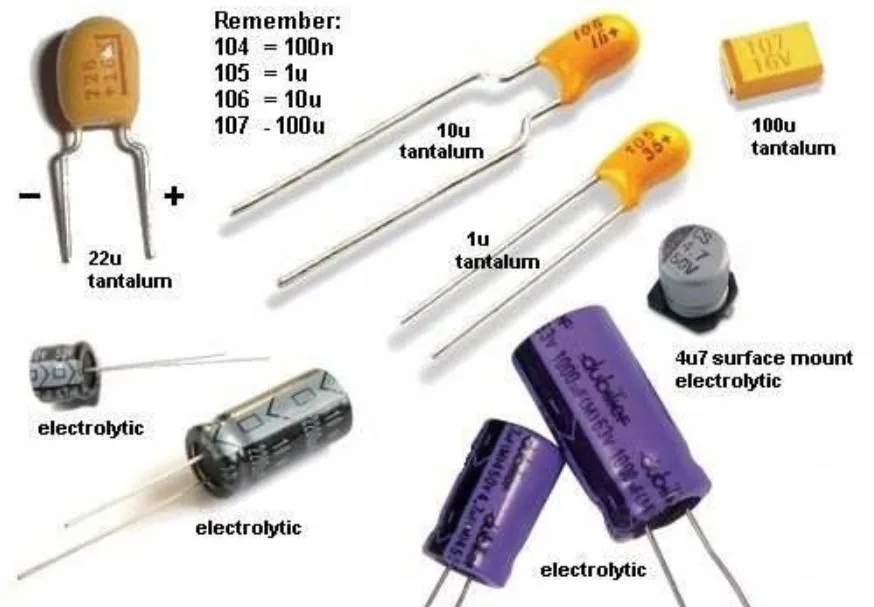

Simbol Kapasitor Polar (Elektrolit)

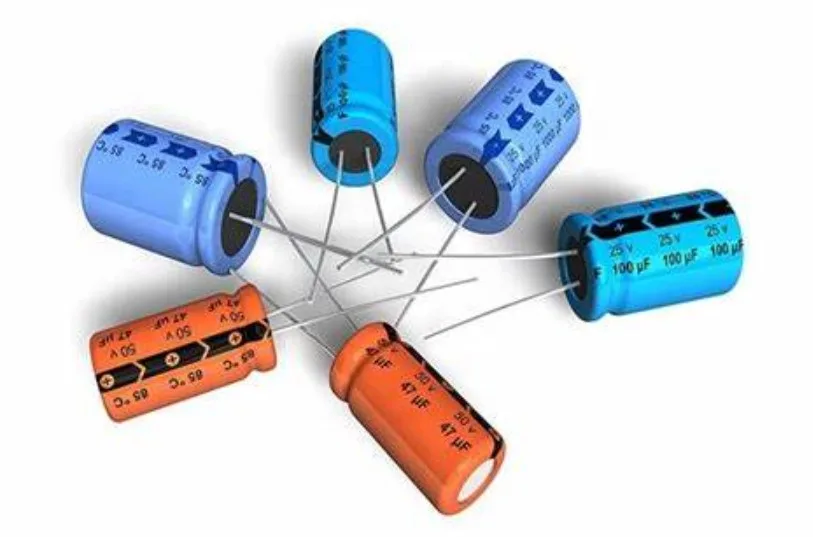

Kapasitor polar adalah jenis kapasitor yang memiliki polaritas kutub positif dan kutub negatif. Kapasitor ini sering disebut juga sebagai kapasitor elektrolit karena dapat mencapai kepadatan kapasitif yang tinggi. Fungsi utama kapasitor polar adalah sebagai media penyimpanan cadangan energi listrik untuk beban.
Ciri khas dari kapasitor polar adalah tegangan terminal positifnya biasanya lebih tinggi daripada tegangan terminal negatifnya. Selain itu, nilai kapasitansi kapasitor ini umumnya berada dalam rentang 1F hingga 47 mF.
Kapasitor polar menjadi produk penting yang digunakan dalam berbagai aplikasi industri karena peranannya yang signifikan dalam rangkaian elektronika. Kapasitor polar atau kapasitor elektrolit digunakan dalam rangkaian dengan kapasitas yang besar, misalnya sebagai filter pada power supply.
Kapasitor ini disebut sebagai kapasitor polar karena memiliki polaritas positif dan negatif pada terminalnya, dan pemasangannya tidak boleh terbalik. Kapasitor ini sering digunakan dan ditemukan pada perangkat seperti TV, amplifier, dan barang lainnya yang membutuhkan kapasitas yang besar.
Simbol kapasitor polar atau kapasitor elektrolit umumnya terdiri dari dua jenis, yaitu dengan stkalianrisasi Amerika dan stkalianrisasi Eropa. Kedua stkalianrisasi tersebut umumnya digunakan dalam simbol rangkaian elektronika.

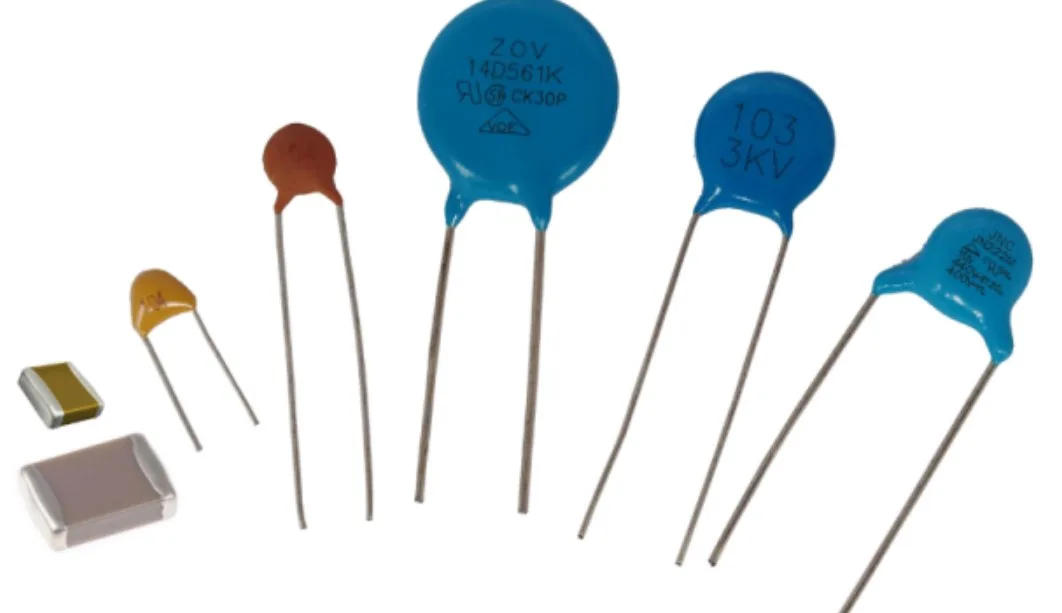

Kapasitor Keramik
Kapasitor keramik kerap ditemui dalam rangkaian elektronika. Desainnya yang simpel dan harganya yang ekonomis membuatnya begitu populer. Kapasitor jenis ini hanya mampu menampung muatan listrik dalam jumlah kecil. Berikut adalah contoh simbolnya.
Kapasitor keramik termasuk dalam kategori kapasitor non-polar (bipolar) yang dibuat dari berbagai lapisan logam dan keramik. Keramik berfungsi sebagai dielektrik, sedangkan logam berperan sebagai elektroda.
Biasanya, terdapat kode tiga digit yang dicetak pada bodi kapasitor keramik. Kode tersebut mewakili jumlah kapasitansi dalam satuan pico-farad. Dua digit pertama menunjukkan nilai kapasitor.

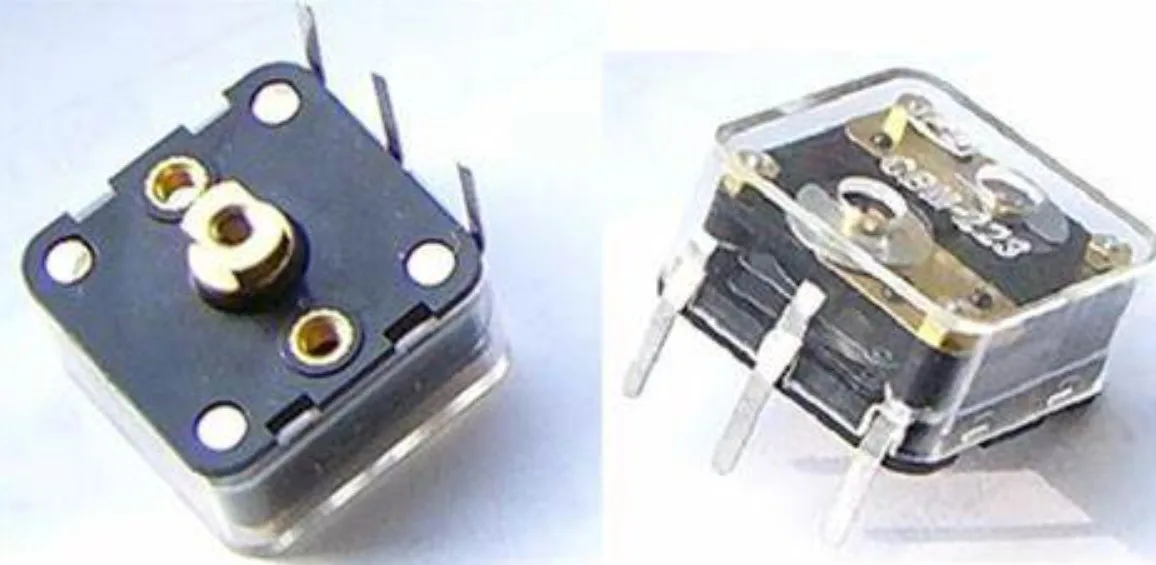

Simbol Kapasitor Variabel Varco
Kapasitor variabel varco memiliki kapasitansi yang dapat disesuaikan dalam rentang tertentu. Ketika pengendali putarnya diputar, kapasitansinya akan berubah. Kapasitor variabel biasanya digunakan untuk rangkaian audio, amplifier, frekuensi, dan lain-lain.

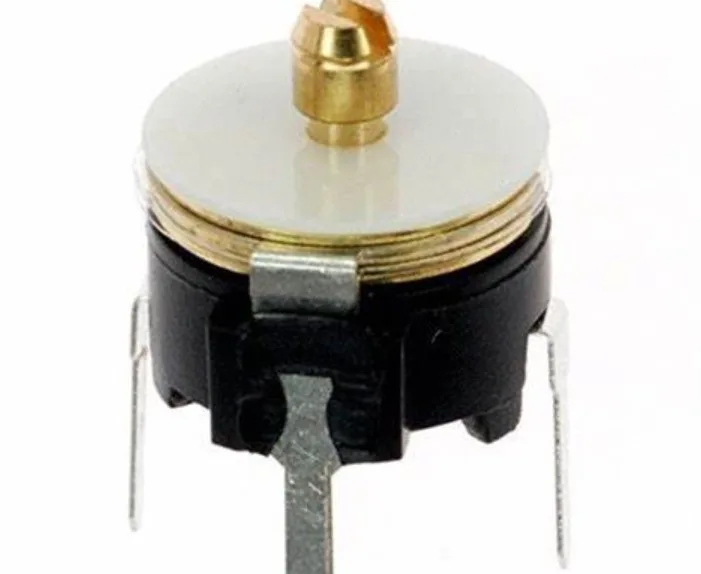

Simbol Kapasitor Variabel Trimmer
Kapasitor variabel trimmer dapat digunakan untuk menyesuaikan nilai latensi atau frekuensi dalam sebuah rangkaian. Apabila telah lama digunakan, pengendali putar kapasitor ini mungkin rusak dan membutuhkan penggantian atau kalibrasi ulang jika memungkinkan.
Kapasitor variabel trimmer dibagi menjadi dua tipe, yaitu kapasitor trimmer biasa dan kapasitor trimmer keramik.
Berikut adalah simbol kapasitor trimmer yang termasuk dalam kapasitor variabel dengan kapasitansi yang bisa diatur, tetapi kalian mungkin membutuhkan obeng untuk memutar pengendali putarnya.
Prinsip kerja kapasitor trimmer sangat sederhana, ketika sekrup logam pada kapasitor diputar untuk menyesuaikan kapasitansinya, maka dua pelat logam di dalamnya akan saling bertumpuk dan nilainya akan berubah.
Kapasitor trimmer ini sering digunakan untuk menyesuaikan nilai frekuensi osilator dan variabel lainnya pada suara dalam rangkaian elektronik. Selain itu, sering juga digunakan untuk rangkaian dengan frekuensi tinggi seperti RF, Microwave dan sebagai filter gelombang mikro. Keuntungan dari kapasitor jenis ini diantaranya adalah:
- Harganya terjangkau.
- Ukurannya kecil.
- Mudah ditemukan di toko elektronik.
- Dapat menampung kapasitas hingga 40pF.

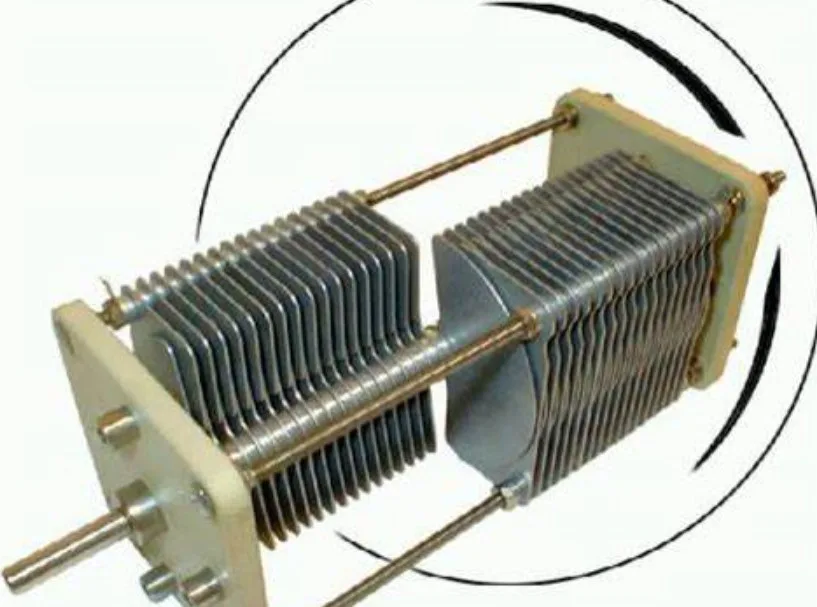

Simbol Kapasitor Variabel Dual Ganged
Kapasitor variabel dual ganged adalah gabungan dari dua kapasitor variabel, sehingga simbol kapasitor dual ganged tampak seperti pada gambar di atas. Meskipun merupakan kombinasi dari dua kapasitor variabel, kapasitor dual ganged ini masih diatur dengan pengendali putar tunggal.

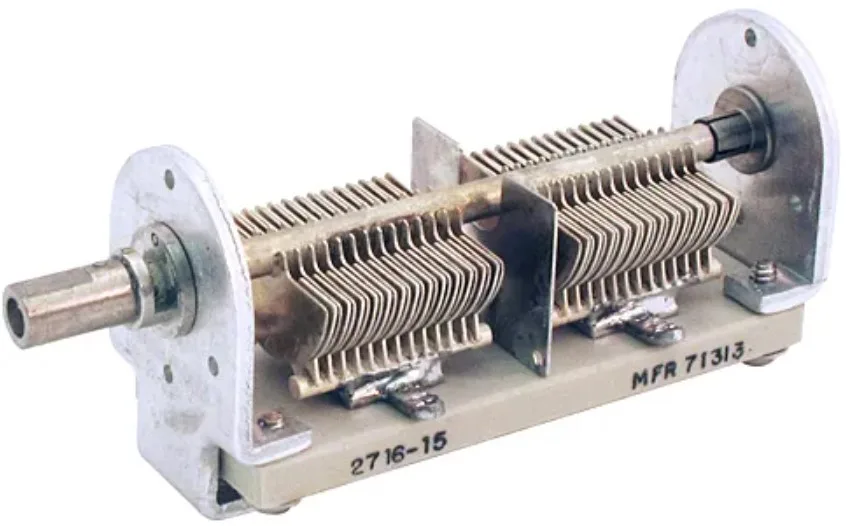

Simbol Kapasitor Split Stator
Ini adalah jenis kapasitor variabel yang menggabungkan dua kapasitor variabel pada poros yang sama. Kapasitor split-stator biasanya menggunakan dua kapasitor dengan nilai yang sama dan diatur oleh poros yang sama juga. Berikut adalah contoh gambar simbol dari kapasitor ini.
Simbol Kapasitor Generik
Kapasitor generik termasuk dalam jenis kapasitor polar yang memiliki kapasitansi tetap dan mampu menyimpan muatan listrik di dalamnya. Berikut adalah contoh gambar simbol dari kapasitor generik. Gambar kedua menunjukkan simbol kapasitor non polar atau bipolar model lama.
Penutup
Demikianlah pembahasan exponesia.id mengenai simbol kapasitor, kita dapat menarik kesimpulan bahwa pemahaman terhadap simbol kapasitor sangat penting, terutama bagi mereka yang bekerja atau belajar di bidang elektronika.
Dengan memahami simbol-simbol ini, kita dapat membaca dan menganalisis skema rangkaian dengan lebih efektif dan efisien.
Kapasitor, meskipun kecil, memiliki peran yang sangat penting dalam berbagai perangkat elektronik. Dari kapasitor keramik hingga kapasitor variabel, masing-masing jenis memiliki keunikan dan aplikasi yang berbeda dalam berbagai rangkaian.
Semoga melalui artikel ini, pengetahuan kalian mengenai simbol kapasitor telah bertambah. Dengan terus belajar dan mencoba, pasti kalian akan semakin mahir dalam memahami dan merangkai berbagai komponen elektronika.
Teruslah mengeksplorasi dunia elektronika, dan jangan takut untuk mencoba dan membuat kesalahan, karena dari situlah kita belajar dan berkembang. Selamat belajar, dan semoga sukses.
