Exponesia.id – Prinsip Kerja Dioda : Karakteristik dan Aplikasinya. Dioda adalah komponen elektronika yang memainkan peran penting dalam berbagai rangkaian listrik dan elektronika. Prinsip kerja dioda memungkinkannya untuk menjadi elemen kunci dalam pengaturan arus dan tegangan. Dalam artikel ini, kita akan menjelajahi lebih dalam tentang “Prinsip Kerja Dioda: Karakteristik dan Aplikasinya.”
Dengan memahami dasar-dasar dioda, kita dapat menggali lebih lanjut tentang bagaimana karakteristiknya berkontribusi pada berbagai aplikasi dalam dunia elektronika. Mari kita telaah prinsip kerja dioda, ciri khasnya, dan bagaimana penerapannya merambah ke berbagai bidang teknologi modern.

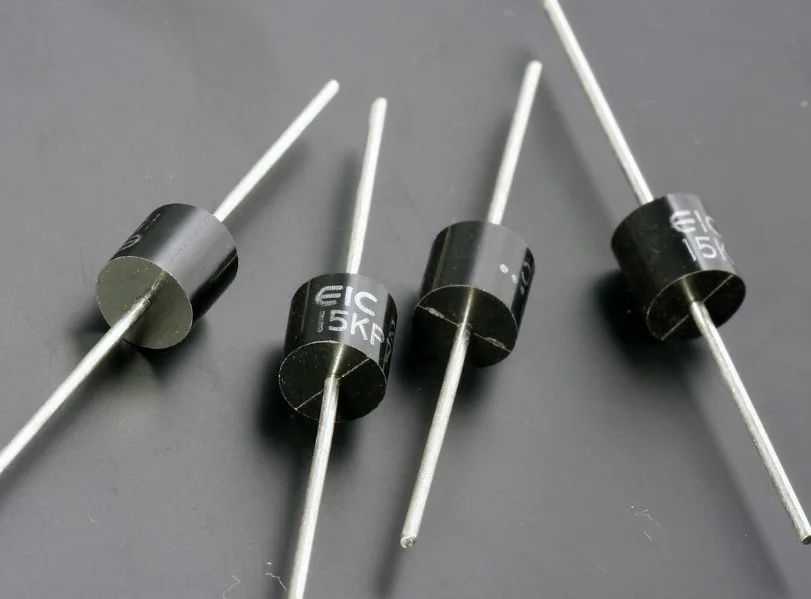

Pengertian Dioda
Dioda adalah komponen aktif dua kutub yang memainkan peran integral dalam berbagai rangkaian listrik dan elektronika. Sifat semikonduktor dioda memungkinkannya untuk mengontrol arus listrik hanya dalam satu arah, membuatnya sangat berguna dalam aplikasi seperti penyearah, pembatas sinyal, regulator tegangan, switch, modulator sinyal, mixer sinyal, demodulator sinyal, dan osilator.
Sebagian besar dioda dibuat menggunakan bahan semikonduktor seperti silikon, germanium, atau selenium. Beberapa dioda khusus dapat mengandung elektroda logam di ruang hampa atau diisi dengan gas unsur murni pada tekanan rendah, menambahkan fleksibilitas dalam desain dan fungsi. William Henry Eccles pada tahun 1919 berperan penting dalam menyempurnakan dioda dan memperkenalkan istilah “diode” yang merujuk pada dua jalur konduktif di dalamnya.
Meskipun Eccles menyempurnakan dioda pada tahun 1919, perkembangan awal dioda kristal (semikonduktor) telah dilakukan oleh Karl Ferdinand Braun pada tahun 1874. Sebelumnya, Frederic Guthrie telah mengembangkan prinsip kerja dioda termionik pada tahun 1873, memainkan peran penting dalam pengembangan teknologi dioda.

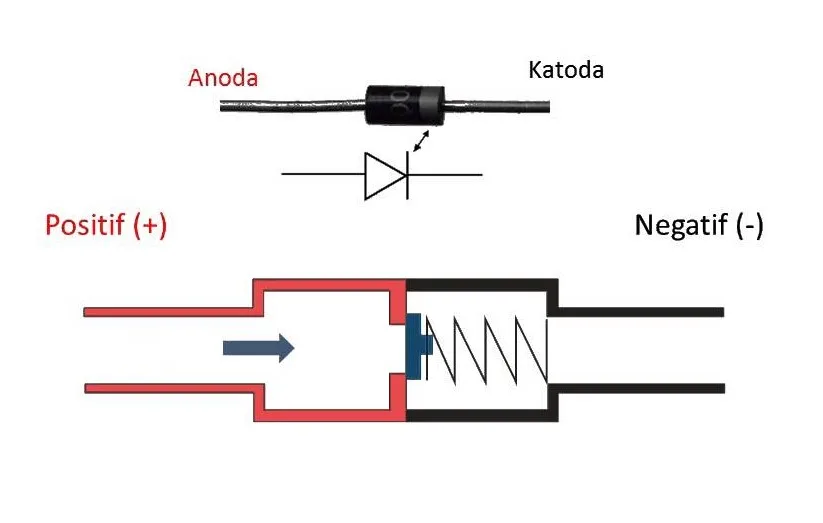

Simbol dioda dirancang untuk memberikan informasi tentang polaritasnya. Simbol tersebut mencakup sebuah panah dengan garis melintang di ujungnya. Panah ini menandakan kaki positif (+), sementara garis melintang mengindikasikan kaki negatif (-). Dengan simbol ini, dioda dapat dengan mudah diidentifikasi dalam rangkaian listrik, memudahkan integrasinya dalam berbagai aplikasi elektronika.
Karakteristik Dioda
Karakteristik dioda mencakup berbagai aspek yang mencerminkan perilaku uniknya dalam mengontrol arus listrik. Salah satu cara untuk memahami karakteristik dioda adalah dengan melakukan uji tegangan dan arus pada dioda. Saat tegangan dinaikkan secara bertahap dari 0 V, respons arus listrik terhadap perubahan tegangan dapat memberikan wawasan mendalam.
Ketika tegangan mulai dinaikkan, pada titik tertentu, arus listrik akan meningkat secara tiba-tiba. Fenomena ini dikenal sebagai ambang tegangan atau tegangan penghantaran. Dalam dioda semikonduktor umum, seperti yang terbuat dari silikon atau germanium, arus listrik mulai mengalir ketika tegangan mencapai sekitar 0.6 hingga 0.7 V. Ini menandakan bahwa dioda memerlukan ambang tegangan tertentu sebelum dapat menjadi konduktif.
Namun, jika tegangan diberikan dengan arah berlawanan, dioda akan mengalami fenomena berbeda. Pada suatu titik, arus listrik tidak dapat mengalir pada tegangan yang lebih tinggi, dan dioda memasuki kondisi tahan-balik. Secara tiba-tiba, pada suatu nilai tegangan tertentu, arus listrik mulai mengalir. Tegangan ini disebut sebagai tegangan breakdown, yang menandakan ambang tertentu di mana dioda menjadi konduktif bahkan dalam arah terbalik.
Penting untuk diingat bahwa dioda memiliki batasan tegangan breakdown yang harus dihindari. Jika dioda dihubungkan dengan arah terbalik dan menerima tegangan yang melebihi nilai tegangan breakdown, hal ini dapat menyebabkan kerusakan pada dioda. Oleh karena itu, pemahaman karakteristik dioda, termasuk ambang tegangan dan tegangan breakdown, penting dalam merancang dan menggunakan dioda secara efektif dalam berbagai aplikasi elektronika.
Prinsip Kerja Dioda
Prinsip kerja dioda didasarkan pada struktur PN junction, di mana bahan semikonduktor tipe P (positif) dan N (negatif) digabungkan. Konsep ini memberikan dasar bagi karakteristik khas dioda dan memungkinkan kontrol arus listrik dalam satu arah.
Pertama-tama, kita perlu memahami sifat masing-masing tipe semikonduktor. Tipe N memiliki kelebihan elektron, sementara tipe P memiliki kekurangan satu elektron, membentuk apa yang disebut sebagai “hole” atau lubang. Hole ini berfungsi sebagai pembawa muatan positif dalam bahan semikonduktor tipe P.
Dalam PN junction dioda, ketika kutub P (anode) dihubungkan dengan kutub positif sumber daya, misalnya, dari baterai, maka terjadi fenomena yang disebut bias maju. Pada saat ini, hole di tipe P menarik elektron dari tipe N. Elektron yang berpindah dari tipe N ke tipe P ini membentuk aliran arus listrik, karena elektron bergerak ke arah hole, menciptakan penghantaran. Inilah kondisi dioda yang memungkinkan aliran arus listrik pada arah ini.
Sebaliknya, saat kutub P dihubungkan dengan kutub negatif sumber daya, menghasilkan bias mundur, elektron di tipe N akan tertarik ke arah terminal positif. Dalam kondisi ini, hole di tipe P tidak menarik elektron dari tipe N, sehingga penghantaran arus listrik menjadi sulit atau bahkan tidak mungkin. Inilah kondisi dioda yang disebut sebagai blok atau off state.
Dengan prinsip ini, dioda dapat diatur untuk mengizinkan atau menghentikan aliran arus listrik sesuai dengan polaritas tegangan yang diterapkan. Prinsip kerja dioda ini adalah dasar untuk berbagai aplikasi dioda dalam elektronika modern, termasuk sebagai penyearah, penguat, dan pengubah sinyal.
Contoh Aplikasi Dioda
Dioda memiliki berbagai aplikasi yang beragam dalam rangkaian elektronika, salah satunya adalah dioda yang dipasang pada relay untuk melindungi peralatan elektronik dari gaya balik atau back electromotive force (EMF). Berikut adalah contoh aplikasi dioda pada relay:
1. Pemasangan Dioda pada Relay
Ketika power transistor dalam relay dihidupkan (ON), coil relay menghasilkan induksi elektromagnetik. Ini mengakibatkan motor atau perangkat lainnya yang terhubung ke relay untuk mulai bekerja. Namun, ketika power transistor dimatikan (OFF), terjadi fenomena back EMF.
2. Fenomena Back EMF
Ketika relay dimatikan, tegangan tinggi, yang bisa mencapai sekitar 80 volt, muncul secara instan antara terminal A dan B. Menurut hukum Lenz, tegangan ini memiliki polaritas yang berlawanan dengan arus yang menyebabkannya. Oleh karena itu, tegangan ini menjadi tegangan positif.
3. Risiko Kerusakan pada Controller
Jika tegangan tinggi, sekitar 80 volt, mengalir ke dalam controller secara langsung, dapat menyebabkan kerusakan serius pada perangkat tersebut. Untuk mencegah kerusakan ini, diperlukan langkah-langkah perlindungan.
4. Penggunaan Dioda sebagai Perlindungan
Dalam rangkaian ini, dioda dipasang paralel dengan coil relay. Ketika tegangan tinggi muncul pada terminal A dan B, dioda menjadi konduktif dan mengalihkan arus melalui jalur alternatif dari terminal A ke terminal C, membentuk rangkaian penyearah. Dengan cara ini, dioda dapat menetralkan tegangan tinggi dan mencegahnya mencapai controller.
5. Fungsi Penetrasi dan Netralisasi
Dioda bertindak sebagai jalan bagi tegangan tinggi, mengalihkannya dari terminal A ke terminal C, sehingga melindungi controller dari potensi kerusakan yang disebabkan oleh back EMF. Dengan demikian, dioda berperan sebagai perangkat perlindungan yang sangat penting dalam menjaga keberlangsungan sistem elektronika.
Penutup
Dengan demikian, memahami prinsip kerja dioda tidak hanya menjadi pengetahuan dasar dalam ilmu elektronika, tetapi juga menjadi fondasi bagi inovasi teknologi masa depan. Seiring dengan perkembangan teknologi, pemahaman mendalam tentang prinsip kerja dioda akan terus menjadi landasan untuk menciptakan solusi-solusi canggih yang mampu mengatasi tantangan dalam dunia elektronika modern.
Itu saja pembahasan mengenai Prinsip Kerja Dioda, yang bisa exponesia.id sampaikan. Semoga bermanfaat
