Simbol Dioda – Komponen dan Penjelasannya. Simbol adalah representasi visual yang membantu kita memahami konsep kompleks dengan mudah. Di dalam dunia elektronika, simbol memainkan peran yang sama pentingnya. Salah satu simbol yang sering kita temui adalah simbol dioda.
Tapi, pernahkah kalian berhenti sejenak dan bertanya apa makna dari simbol tersebut? Dalam artikel ini, kita akan membahas secara mendalam tentang simbol dioda, pengertiannya, dan arti pentingnya dalam diagram skematik elektronik.
Jadi, mari kita mulai perjalanan pengetahuan ini dengan langkah pertama – membuka misteri simbol dioda.
Apa Itu Dioda?
Simbol dioda adalah representasi grafis yang digunakan dalam diagram skematik untuk menunjukkan bagaimana dioda diletakkan dalam rangkaian elektronik.
Dioda adalah komponen elektronik yang memungkinkan arus listrik mengalir dalam satu arah saja, sebuah sifat yang dikenal sebagai polaritas.
Simbol dioda terdiri dari dua bagian utama: sebuah segitiga dan sebuah garis. Segitiga dalam simbol ini melambangkan arah di mana arus listrik dapat mengalir, yaitu dari titik tajam segitiga (anoda) ke garis atau batang (katoda). Garis atau batang melambangkan hambatan, yang mencegah arus listrik mengalir kembali ke arah yang berlawanan.
Secara keseluruhan, simbol dioda adalah cara yang mudah dan efektif untuk mengidentifikasi dan memahami fungsi dan arah kerja dioda dalam sebuah rangkaian elektronik.
Memahami simbol ini adalah langkah penting dalam memahami dan merancang rangkaian elektronik yang efektif dan efisien.

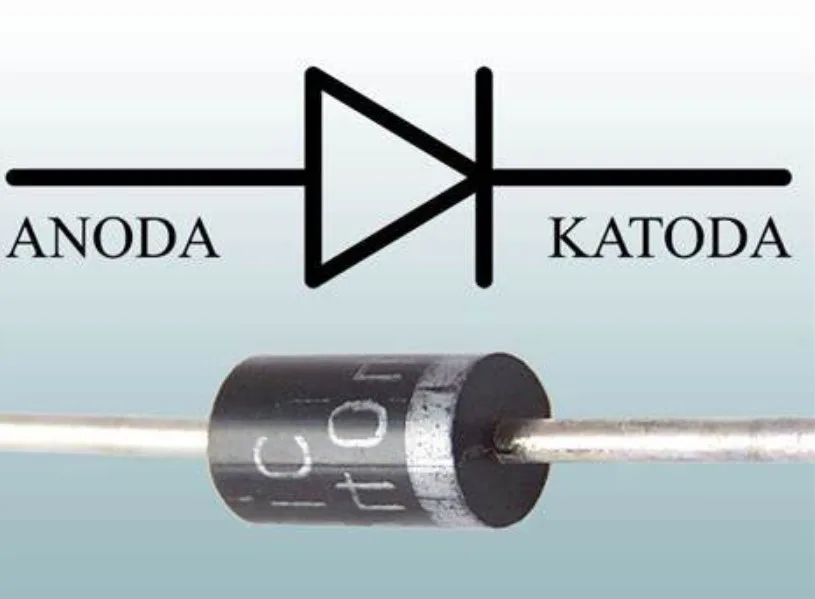

Komponen-Komponen Penyusun Dioda
Seperti yang telah dijelaskan sebelumnya, dioda terdiri dari dua elemen utama.
Elemen-elemen tersebut adalah:
- Anoda
- Katoda
Katoda berperan sebagai kutub positif, sedangkan anoda bertindak sebagai kutub negatif.
Berikut ini adalah penjelasan lebih detail mengenai masing-masing elemen dioda:
1. Anoda
Anoda, atau yang sering juga dikenal dengan istilah anode, adalah elemen dioda yang terbuat dari elektroda dengan muatan positif. Dalam komponen dioda, katoda memiliki jumlah elektron yang relatif lebih sedikit.
Jumlah elektron yang sedikit ini dipengaruhi oleh beberapa faktor, salah satunya adalah karena anoda memiliki elektrolit dengan muatan positif.
2. Katoda
Selain anoda, komponen lainnya pada dioda adalah katoda. Katoda merupakan kutub yang terbuat dari elektroda dengan muatan negatif.
Oleh karena muatannya yang negatif, maka katoda memiliki jumlah elektron yang lebih banyak dibandingkan dengan anoda.
Kedua komponen dioda ini akan beroperasi berdasarkan prinsip semikonduktor P-N.Saat kedua komponen ini bertemu, mereka akan membentuk suatu batas. Batas yang dibentuk oleh kedua komponen ini kemudian dikenal sebagai P-N Junction.
Simbol – Simbol Dioda
Sebagaimana telah saya sebutkan sebelumnya, terdapat berbagai jenis dioda yang perlu kalian ketahui. Setiap jenis dioda memiliki fungsi dan simbol yang berbeda, seperti:
- Dioda Zener
- Dioda Penyearah
- Dioda Bridge
- Dioda Varactor
- Photodioda
- Dioda Led
Berikut ini adalah penjelasan mengenai simbol dari beberapa jenis dioda tersebut, yang bisa membantu kalian lebih memahami masing-masing dari mereka:
1. Simbol Photodioda
Simbol photodioda mirip dengan dioda LED, tetapi memiliki arah panah yang berbeda. Jika pada dioda LED, panahnya mengarah ke atas, panah pada photodioda malah mengarah ke bawah. Ada tkalian (-) di sisi kanan dan (+) di sisi kiri yang menunjukkan polaritas. Penting untuk memperhatikan hal ini ketika memasang photodioda pada rangkaian elektronik, karena jika terbalik, dioda bisa tidak berfungsi bahkan bisa terbakar. Dua panah pada simbol ini menkaliankan bahwa photodioda dapat menghasilkan arus listrik saat disinari cahaya.
2. Simbol Dioda Penyearah
Simbol dioda penyearah cukup sederhana, tidak ada tambahan simbol lainnya. Dioda penyearah berfungsi sebagai pelindung dalam rangkaian elektronik. Tkalian min (-) dan plus (+) menunjukkan polaritas.

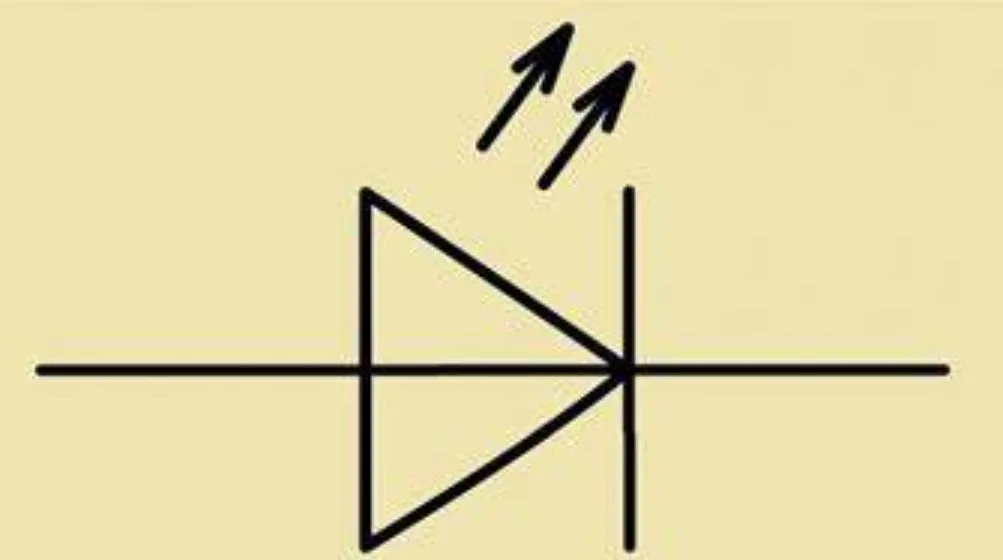

3. Simbol Dioda LED
Simbol dioda LED memiliki dua panah yang mengarah ke atas, berlawanan dengan photodioda. Jika panah yang mengarah ke bawah pada photodioda menkaliankan bisa menghasilkan arus listrik saat terkena cahaya, maka panah yang mengarah ke atas pada dioda LED menunjukkan bahwa dioda ini bisa menghasilkan cahaya.
4. Simbol Dioda Zener
Simbol dioda Zener memiliki tambahan garis dibandingkan dengan dioda penyearah. Dioda Zener berfungsi untuk mengstabilkan tegangan dan juga bisa digunakan sebagai pengukur tegangan baterai atau power supply.
5. Simbol Dioda Varactor
Simbol dioda Varactor memiliki sedikit perbedaan pada garisnya dibandingkan dengan dioda lainnya. Dioda jenis ini dapat dihubungkan dengan komponen kapasitor.
Memahami simbol dari berbagai jenis dioda ini adalah penting untuk memahami fungsi dan cara kerja masing-masing dioda dalam rangkaian elektronik.
Fungsi Dioda
Dari pkalianngan pertama, dioda tampak berfungsi sebagai penyearah dan penghambat aliran arus listrik dalam rangkaian elektronika.
Namun jika ditinjau lebih lanjut, ternyata ada banyak fungsi lain dari dioda yang perlu kalian ketahui. Berikut beberapa fungsi penting dari dioda:
- Dioda berfungsi sebagai komponen penting dalam pembuatan sensor cahaya.
- Dioda juga memainkan peran vital dalam pembuatan sensor panas.
- Dioda digunakan dalam proses penggkalianan tingkat tegangan arus listrik.
- Dioda bertindak sebagai penyearah aliran arus listrik dalam rangkaian elektronika.
- Dioda berfungsi sebagai indikator dalam berbagai aplikasi.
- Dioda bekerja sebagai penghambat aliran arus listrik dalam rangkaian elektronika.
- Dalam rangkaian VCO (Voltage Controlled Oscillator), dioda memiliki fungsi penting.
- Dioda membantu dalam proses stabilisasi tegangan arus listrik.
- Dioda berfungsi sebagai komponen pelindung atau bahkan sebagai saklar.
- Dioda dapat dimanfaatkan untuk menambah arus DC pada arus AC, dan masih banyak lagi.
- Dengan demikian, dioda memiliki berbagai fungsi penting dan beragam dalam bidang elektronika.
Cara Kerja Dioda
Prinsip kerja dioda bisa dibilang cukup sederhana dan mudah dipahami. Secara umum, dioda beroperasi dalam tiga kondisi dasar, yaitu:
1. Tanpa Bias (Unbiased)
- Bias Maju (Forward Bias)
- Bias Mundur (Reverse Bias)
Berikut ini adalah penjelasan lebih detil mengenai cara kerja dioda dalam ketiga kondisi tersebut:
Dalam kondisi tanpa bias, dioda beroperasi tanpa adanya tegangan. Dalam keadaan ini, terjadi reaksi P-N junction dan pembatasan medan listrik. Proses P-N junction dimulai dengan proses difusi, di mana elektron dari kutub N bergerak dan berpindah ke kutub P. Perpindahan elektron dari kutub N ke kutub P ini disebut sebagai “holes”. Ketika “holes” ini terjadi, kutub P akan menghasilkan ion negatif yang diam dan memicu medan listrik statis. Akibatnya, pembatasan pergerakan elektron terjadi dan menciptakan kondisi P-N junction.
2. Bias Mundur (Reverse Bias)
Bias mundur terjadi saat katoda dihubungkan dengan kutub positif dan anoda dihubungkan dengan kutub negatif. Kondisi ini membuat tegangan menjadi negatif dan ion-ion bermuatan negatif otomatis akan tertarik ke terminal anoda, menghasilkan tegangan listrik statis.
Ketika ion bergerak searah dan menimbulkan reaksi listrik statis, elektron akan terhalangi pergerakannya. Akibatnya, arus listrik tidak dapat mengalir pada dioda.
3. Bias Maju (Forward Bias)
Bias maju terjadi saat katoda dihubungkan dengan terminal bermuatan negatif dan anoda dihubungkan dengan terminal bermuatan positif. Tegangan eksternal yang masuk ke dalam dioda akan membuat elektron tertarik ke masing-masing kutub.
Elektron dengan muatan positif akan otomatis tertarik ke terminal anoda, sedangkan katoda akan menarik elektron dengan muatan negatif.
Dalam kondisi ini, penghalang dalam dioda hilang dan arus listrik dapat mengalir dalam rangkaian tersebut.
Jadi, cara kerja dioda sangat bergantung pada kondisi bias yang diterapkannya.
Penutup
Dioda, sebuah komponen kecil dalam dunia elektronik, memegang peranan yang begitu vital. Fungsionalitasnya yang beragam, mulai dari penyearah arus, penghambat, hingga pembentuk sensor cahaya dan panas, menjadikannya tak tergantikan dalam berbagai rangkaian elektronik.
Pengetahuan tentang simbol dioda tidak hanya memudahkan kita dalam membaca dan memahami skema rangkaian, tetapi juga membantu kita dalam merancang dan membangun rangkaian kita sendiri.
Dengan memahami jenis-jenis dioda dan simbol-simbolnya, kita dapat memilih dan menggunakan dioda yang paling tepat untuk kebutuhan kita.
Jadi, memahami simbol dioda bukan hanya soal mengetahui tkalian dan gambar apa yang mewakili dioda, melainkan juga memahami prinsip kerja dan fungsi yang mendasari simbol tersebut.
Dengan demikian, pengetahuan tentang dioda dan simbol-simbolnya menjadi sebuah keharusan bagi siapa saja yang berkecimpung dalam dunia elektronika.
Semoga artikel exponesia.id ini dapat menjadi referensi yang bermanfaat dan menambah pengetahuan kita semua tentang dioda dan simbol-simbolnya.
Selamat belajar dan teruslah mencari ilmu, karena pengetahuan adalah kunci untuk memahami dan memanfaatkan teknologi yang terus berkembang ini.
